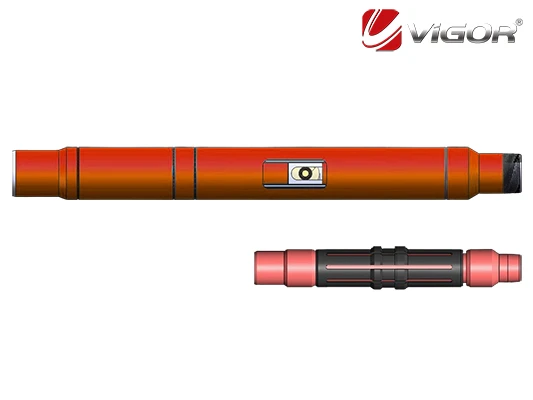

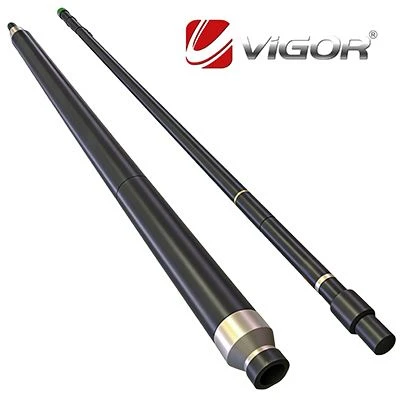

Remote-Open tovejs borehuls barriereventil
Vigor Remote-Open tovejs borehuls barriereventil er et isoleringsværktøj til kabinet eller åbent hullers færdiggørelse.
Det kan modstå pres i begge retninger, isolere dannelsen og borehullet, forhindre færdiggørelse af væsketab, undgå reservoirforurening eller tjene som en dyb sikkerhedsventil for at forhindre udblæsninger.
Hvis du har noget andet spørgsmål, er du velkommen til at kontakte Vigor Team.
Beskrivelse
Vigor Remote-Ofen Bi-directional borehul barriereventil
er normalt forbundet til bunden af den øverste pakker eller top pakningsmontering og sænket ned i brønden sammen med den nedre færdiggørelsesstreng for at tilvejebringe en tovejsbarriere, så hele færdiggørelsesoperationen kan forbinde den nedre færdiggørelse til den øverste færdiggørelse. Det er velegnet til alle lejligheder med isoleringskrav, såsom: Intelligent færdiggørelse, færdiggørelse af gruspakning, færdiggørelse af brud på pakning, skærm alene færdiggørelse, godt forladelse, workover osv.
Remote-åben tovejs borehuls barriereventil er modulært designet og har to åbningstilstande: mekanisk åbning og fjerntliggende engangsåbning. Disse to åbningsmoduler kan bruges uafhængigt eller i kombination og kan vælges i henhold til faktiske brøndforhold og behov.
Funktioner
- Hydraulisk fjerntliggende engangs åbningsfunktion, gemmer driftstid
- Mekanisk switch -funktion, gentagelig drift
- Bidirektional isolering for at forhindre lækage og kan også bruges som en brøndkontrolbarriere
- Strukturdesign med stor diameter, servicerørstrengen kan passere gennem det indre
- Bund boost stempeldesign, velegnet til højtryksbrønde
- Forsegling af høj temperatur er lavet af peek -materiale, der er egnet til høje temperaturbrønde
- Hydraulisk åbning og mekanisk åbningslov uafhængigt uden at påvirke hinanden
- Hydraulisk åbning, rør-casing-balance, kan aktiveres uden dybde begrænset
Applikationer
Lubricator -applikation
Som smøremiddel giver Vigor Remote-Open tovejs borehuls barriereventil tovejs trykintegritet, forbedrer sikkerheden gennem fuldborbeskyttelse og beskytter sikkerhedsventiler under jorden fra utilsigtet faldne genstande. Og ved at fjerne behovet for konventionelle overfladedistributionssystemer sparer ventilen dig penge, tid og ressourcefordeling.
Anvendelse af brøndborationsisolering
Som en isolationsventil giver kraftfjernbetjening af fjernbetjening tovejs borehuls barriereventil effektiv til/fra zonal isolering og differentiel åbning for at muliggøre ventildrift, når tryk på tværs af bolden ikke kan udlignes.
Ventilen giver dig sikret nedlukning af nedlukning til opbygningstrykforsøg. Når det er åbent, giver ventilen maksimeret strømningsområde og fuldboret adgang til din lavere færdiggørelse uden behov for at trække diverter-stikket. Ventilens interventionsløse operation sparer også dig penge, tid og ressourcer, mens du reducerer risikoen i borehullet.
Godt ophængsanvendelse
I brøndophængsapplikationer giver Vigor Remote-Open tovejs borehuls barriereventil to fjernbetjente drevne barrierer i borehullet, der også giver fuld boreadgang til din lavere færdiggørelse.
Denne applikation giver dig muligheden for at udføre batchboring og færdiggørelsesoperationer med større effektivitet og lavere risiko. Og offshore giver applikationen dig mulighed for at indsætte dit undervands juletræ uden tid og udgift af en rig.
Struktur og arbejdsprincip
- Boldventilforseglingsmekanisme:Boldventilen har to stater: åben og lukket
- Mekanisk switch -mekanisme:Løft eller sænk BHA, switch -værktøjet fungerer på switch -ærmet, driver den roterende kugle til at rotere og skifter den åbne eller lukkede tilstand af kugleventilen
- Fjernåbningsmodul:Indbygget strømopbevaringsmekanisme, tryk for at aktivere strømopbevaringsmekanismen, frigiver kinetisk energi for at skubbe switch-ærmet nedad og skifte kugleventil fra lukket tilstand til åben tilstand
Teknisk parameter

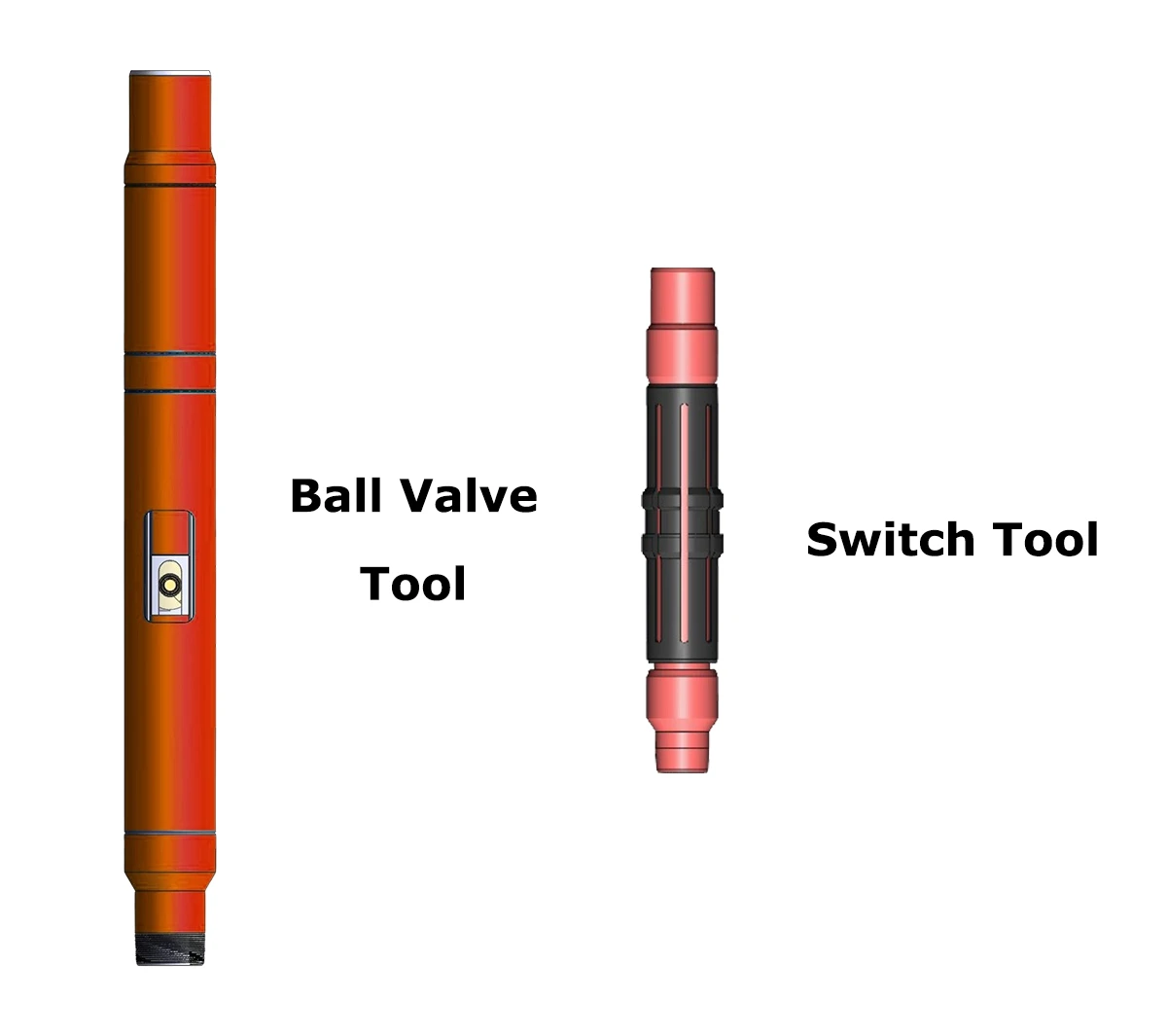

Boldventilværktøj
|
Produkttype |
Boldventilværktøj | ||
|
Model |
Vbv 149-84 |
Vbv 206-116 |
Vbv 206-104 |
|
Relevant hus |
7 in. 23-29 ppf |
9-5/8 in. 40-53. 5 ppf |
9-5/8 in. 40-53. 5 ppf |
|
Od mm |
φ 149 mm |
φ 206 |
φ 206 |
|
ID MM |
84 mm |
φ 116 |
φ 104 |
|
Arbejdstryk PSI |
7,500 |
7,500 |
7,500 |
|
Arbejdstemperaturgrad |
177 |
177 |
177 |
|
Åbning og lukning af kraft KN |
10-20 |
10-20 |
10-20 |
|
Fjernåbningstryk PSI |
3.500 (justerbar) |
3.500 (justerbar) |
3.500 (justerbar) |
|
Øvre forbindelse |
4-1/2 "LTC -boks |
5-1/2 "Vamtop Box |
5-1/2 "Vamtop Box |
|
Lavere forbindelse |
4-1/2 "LTC -pin |
5-1/2 "vamtop pin |
5-1/2 "vamtop pin |
|
Længde (mm) |
3,400 |
3,433 |
4,048 |
* Andre profiler og tætningsbelastede størrelser tilgængelige afhængigt af valgte rørstørrelse og anmodning.
Skift værktøj
|
Produkttype |
Skift værktøj |
||
|
Model |
VST 88 |
VST 120B |
VST 108 |
|
Gældende isoleringsventilmodel |
Vbv 149-84 |
Vbv 206-116 |
Vbv 206-104 |
|
Od mm |
φ 88 |
φ 120 |
φ108 |
|
Ekstern diameter på den stive krop (mm) |
Φ 80 |
Φ 112 |
Φ 100 |
|
ID MM |
φ 50 |
φ 76 |
φ 62 |
|
Arbejdstryk PSI |
5,000 |
5,000 |
5,000 |
|
Arbejdstemperaturgrad |
177 |
177 |
177 |
|
Switch Release Force KN |
20-30 |
20-30 |
20-30 |
|
Øvre forbindelse |
2-3/8 "Nu -boks |
3-1/2 "Nu -boks |
2-7/8 "Nu -boks |
|
Lavere forbindelse |
2-3/8 "nu pin |
3-1/2 "nu pin |
2-7/8 "Nu -boks |
|
Længde (mm) |
600 |
630 |
590 |
* Andre profiler og tætningsbelastede størrelser tilgængelige afhængigt af valgte rørstørrelse og anmodning.
Produkter Beskrivelse
|
Produktnummer |
Vbv 206-104 |
|
Længde |
4.048 mm |
|
Maksimal ydre diameter |
206mm |
|
Minimum indre diameter |
104 mm |
|
Trækstyrke |
180T |
|
Materiale |
Valgfri |
|
Forbindelses spænde type |
5-1/2 "17 ppf vamtop b*p |
|
Trykvurdering |
7.500psi |
|
Hydraulisk åbningstryk |
20MPa (justerbar) |
|
Mekanisk åbningskugleventilkraft |
1.5T-1.7T |
|
Mekanisk switch med trækkraft |
2T-2.5T |
|
Temperaturvurdering |
150 grader |
|
Boldventilåbning og lukningsværktøj |
VST 108 |
|
Længde |
590 mm |
|
OD (Elastisk ærme) |
108 mm |
|
OD (den ydre diameter på den stive krop) |
100 mm |
|
Minimum indre diameter |
62 mm |
|
Forbindelses spænde type |
2-7/8 ″ nu b*p |
