Boring er den første fase af en brøndboring, efterfulgt af foringsrør, hvor brøndboringen er foret med et ydre rør, og til sidst rør, som involverer transport af olie og gas til overfladen. Boring anvendelserborerørat dreje boret, så det kan skære i jord og sten for at nå mineralforekomsterne. Foringsrør gør brug af et stålrør, der er cementeret på plads, som forhindrer brøndboringen i at kollapse. I produktionsfasen af brønden placeres et rør inde i foringsrøret for at flytte væsker til overfladen.
Oil Country Tubular Goods (OCTG) er den generelle betegnelse for rør med tilslutninger i enden klassificeret enten som foringsrør eller rør.Et borerører lavet af hule stålrør til at rotere boret, mens borevæske injiceres for at hjælpe boreprocessen. Hver ende af et borerør er udstyret med gevindforsynede værktøjssamlinger, der bruges til at give høj drejningsmomentmodstand og holdbarhed, når de udsættes for rotationer. Da borerigge kommer i forskellige størrelser, er der også forskellige standardiserede borerør, der er egnede til forskellige borerigsspecifikationer.
Dele af enBorerør
Rørlegeme
Værktøjssamlinger: Dette kan enten være en boks (hun) eller stift (han) endeforbindelse
OCTG standarder
API (American Petroleum Institute) og ISO (International Organization for Standardization) er de styrende organisationer for at fastsætte industristandarder for testprocedurer for olie- og gasdrift.
Tekniske specifikationer:
API-specifikation 5B: Gevindskæring, måling og inspektion af foringsrør, rør og linjerørgevind
API-specifikation 7-2: Gevinding og måling af roterende skulderforbindelser
API-specifikation 5CT: Foringsrør og rør
API-specifikation 5DP: Specifikation for borerør
ISO 11960: Petroleums- og naturgasindustrier - Stålrør til brug som foringsrør eller rør til brønde
Rørlegeme
Kapslings- og slangekvaliteter
Rørlegemer er klassificeret i henhold til følgende kvaliteter som angivet i API 5CT og ISO 11960:
Kapslings- og slangekvaliteter
1 - Lav styrke
2 – Rør egnet til miljøer med høj H2S (hydrogensulfid)
3 – Høj styrke, men mangler korrosionsbestandighed
4 – Højere styrke, men mangler også korrosionsbestandighed
Definition af stålkvalitet
Borerør er lavet med forskellige kemiske sammensætninger og varierende egenskaber og dimensioner. En måde at klassificere borerør på er gennem stålkvalitet. Stålkvalitet beregnes ud fra påkrævet trækstyrke og flydespænding. Flydespænding svarer til det minimumstryk, som borerøret kan tage, før deformation starter. Trækstyrke refererer til den maksimale spænding, som borerøret kan tåle, når der påføres spænding før brud.
Typer af borerør stålkvaliteter:
E – laveste flydespænding pr. arealenhed ved 75,000 psi
X – 95,000 psi
G – 105,000 psi
S – højeste flydespænding ved 150,000 psi brugt til dybere brønde
Navnekonventionen er stålkvalitetsbogstavet plus minimum flydespænding.
Karaktererne X-95, G-105 og S-135 betragtes som højstyrkekarakterer. De udviser øget flydespænding, som er nødvendig for at bore dybere brønde.
|
API borerørskvalitet |
Minimum udbyttestyrke (psi) |
|
E |
75,000 |
|
X |
95,000 |
|
G |
105,000 |
|
S |
135,000 |
Efterhånden som kravene til boring er blevet mere avancerede gennem årene, har producenterne skabt proprietære stålkvaliteter for at understøtte nyere designkrav og hårdere boreforhold. Eksempler på borerør med proprietære stålkvaliteter er dem, der bruges til kritisk service, sur service, termisk eller lav temperatur service.
Identifikation af stålkvalitet
Mærkninger til identifikation af borerørskvalitet kan findes på værktøjssamlingen eller basisstiften i nedenstående format:
Producentsymbol / Måned Svejset / År Svejset / Rørfabrikant / Borerørskvalitet
Eksempel: AA 12 95 NE
Størrelser
Længde
Borerørlængder er klassificeret i henhold til følgende intervaller:
R1 – 18 til 22 fod
R2 – 27-31 fod
R3 – 38 til 45 fod
Længden beregnes ud fra kravet. R3-rør har, mens de er længere, ulempen ved øget slid, da belastningen på hvert rør vil være større sammenlignet med de kortere rør.
Udvendig diameter
Det normale område for borerørets ydre diameter (OD) er fra 2 3/8" til 6 5/8".
|
DP OD (In.) |
Wgt (ppf) |
ID (ind.) |
DP Cpty (bbl/ft) |
Forskydning (bbl/ft) |
Lukket ende (bbl/ft) |
|
2 3/8 |
4.85 |
1.995 |
0.00387 |
0.0016 |
0.0055 |
|
6.65 |
1.815 |
0.00320 |
0.0023 |
0.0055 |
|
|
6.45 |
2.469 |
0.00592 |
0.0021 |
0.0080 |
|
|
6.85 |
2.441 |
0.00579 |
0.0022 |
0.0080 |
|
|
2 7/8 |
8.35 |
2.323 |
0.00524 |
0.0028 |
0.0080 |
|
10.40 |
2.151 |
0.00449 |
0.0035 |
0.0080 |
|
|
8.50 |
3.063 |
0.00911 |
0.0028 |
0.0119 |
|
|
9.50 |
2.992 |
0.00870 |
0.0032 |
0.0119 |
|
|
3 1/2 |
11.20 |
2.900 |
0.00817 |
0.0037 |
0.0119 |
|
13.30 |
2.764 |
0.00742 |
0.0045 |
0.0119 |
Svejsetype
Borerør kommer i forskellige svejsetyper. Beslutningen om den rigtige svejsetype afhænger af rørstangens kvalitet og strukturkrav, som tages i betragtning ved design af en rig.
Sømløs
Et sømløst borerør fremstilles, når stål skubbes eller trækkes for at smede et rør over en dorn, uden synligt nogen søm produceret i produktet. Teknisk set er det sømløst, fordi der ikke er nogen svejseproces, når du laver dette rør. Sømløse rør foretrækkes hovedsageligt for den ensartede struktur og høje tryktolerance.
ERW
Et ERW borerør (Electronic Resistance Welded) er resultatet af koldformet stål formet til et rør. Rørkanterne er opvarmet og sammenføjet af en højfrekvenssvejser. På grund af fremstillingsprocessen er overfladen af ERW-rør lettere at vedligeholde og rengøre.
SAV
Neddykket buesvejsning udføres ved at svejse bøjede stålplader. SAW-borerør bruges hovedsageligt til trykbeholdere på grund af dets ensartethed, kompakthed og duktilitet.
Borerør Produktbetegnelse
I olie- og gasindustrien følges en standardbetegnelse for at have en fælles forståelse af et borerørs masse og dimensioner.
Eksempelbetegnelse: 9 5/8" 40# N80 BTC R3
Hvor:
9 5/8" specificerede den udvendige diameter i tommer
40 er vægten i lbs/ft
N80 – stålkvalitet
BTC R3- type forbindelse
Ved køb af et nyt eller brugt borerør giver produktbetegnelsen ovenfor køberen mulighed for at afgøre, om røret matcher designkravene.
Specifikationsark
Borerørsspecifikationsark indeholder følgende data:
Samlet størrelse og vægt
Grad
Rækkevidde
Værktøjsled
Rørlegemekapacitet, trækstyrke, vægtykkelse
Rørformet samlingsvægt, længde (inklusive stifterne)
Tilslutningstype
Brugt rørklassifikation
For at validere, om et borerør er egnet til yderligere fremtidig brug, er følgende klasser blevet defineret af API.
Klasse 1 – Nye og aldrig brugte borerør
Premium-genbrugt rør med tykkelsen af den resterende væg ikke mindre end 80 % af specifikationsværdien
Klasse 2–Tykkelsen af den resterende væg ikke mindre end 80 % af specifikationsværdien
Klasse 3–Tykkelsen af den resterende væg er mindre end 70 % af specifikationsværdien
Inden et borerør kan genbruges, skal en inspektør kontrollere rørets aktuelle tilstand/ Dette inkluderer målinger af vægtykkelsen og genberegning af den nye maksimale trækkapacitet. Efter inspektionen kan et brugt rør anses for kvalificeret eller ej afhængigt af formålet.
Borerør HS-koder
Når du arbejder med toldmyndighederne for import eller eksport af borerør, vil det være nyttigt at kende HS-koderne (Harmonized System), der bruges til borerør. HS-koden er en 6-cifret identifikation, der bruges globalt til at klassificere produkter.
De første 2 cifre klassificerer kapitlet, de næste 2 er for overskriften og de sidste to for underoverskrifter.
Borerør henhører under kapitel 73: Varer af jern eller stål, pos. 04 for rør, rør og hule profiler, sømløse, af jern (undtagen støbejern) eller stål.
Følgende underoverskrifter er eksempler på ledningsrør:
10 – Jern
11 – Rustfrit stål
21 – Borerør
22 – Foringsrør, rør og borerør, af den art der anvendes til boring efter olie eller gas
En komplet HS-kodeprøve ville være 73041120, hvilket svarer til emner i rustfrit stål til rør og rør.

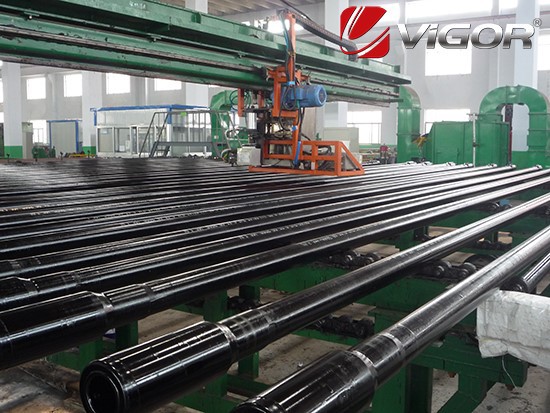

Som en professionel producent af bore- og færdiggørelsesværktøjer i borehulletborerørproduceret af Vigor er designet, produceret og inspiceret i henhold til API 5DP standarder. Vigors kvalitetskontrolafdeling foretager desuden 100 % kontrol af borerør, inden de leveres til kunderne for at sikre, at vores produkter bliver leveret til vores kunder i højeste kvalitet. Er du interesseret i Vigors borerør eller andre bore- og færdiggørelsesværktøjer til olie- og gasindustrien, så tøv ikke med at kontakte os for at få de mest professionelle produkter og den bedste kvalitetsservice.
For mere information kan du skrive til vores postkasseinfo@vigorpetroleum.com & mail@vigorpetroleum.com
