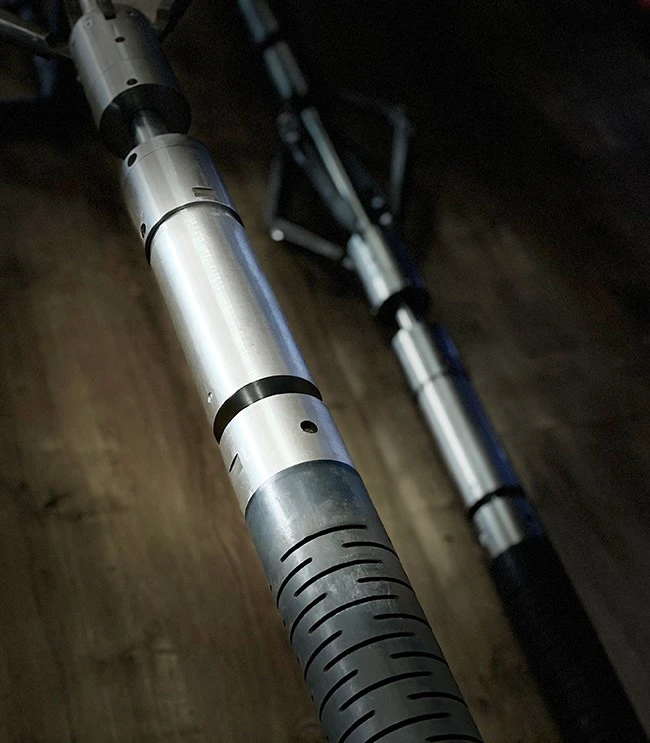

Memory Cement Bond Tool (MCBT)
Vigors Memory Cement Bond Tool skal evaluere cementbindingsintegriteten mellem foringsrøret og formationen i 8 vinkelsegmenter ved at levere målingerne af cementbindingsamplituden (CBL) gennem de nære modtagere ved både 2-ft og {{2} }ft, variabel densitetslog (VDL) gennem fjernmodtageren (5-ft), hvert segment dækker en 45 graders sektion, som tillader en 360 graders evaluering af cementbindingens integritet.
Valgfrit for kompenseret sonic Cement Bond Tool til det tilpassede krav. Kompakt strukturdesign med en kort længde af hele værktøjsstrengen til hukommelseslogning.
Beskrivelse
①Vigor'sMemory Cement Bond Tool (MCBT)er specifikt designet til at vurdere integriteten af cementbindingen mellem foringsrøret og formationen.
② Kompakt strukturdesign med en kort længde af hele værktøjsstrengen til hukommelseslogning.
③Vigor leverer skræddersyede løsninger: For dem, der søger skræddersyede løsninger, tilbyder vi også et valgfrit kompenseret sonisk cementbindingsværktøj. Dette værktøj kan skræddersyes til at opfylde specifikke krav og kan prale af et kompakt strukturdesign, hvilket resulterer i en kortere samlet længde af værktøjsstrengen. Sådanne egenskaber gør det særligt velegnet til hukommelseslogging-applikationer.
④En omfattende evaluering: Værktøjet opdeler analysen i 8 vinkelsegmenter, hvor hvert segment dækker en 45 graders sektion. Dette muliggør en grundig 360 graders vurdering af cementbindingens integritet, hvilket giver værdifuld indsigt i dens kvalitet.
Hvordan virker Memory Cement Bond Tool (MCBT)?
Memory Cement Bond Tool (MCBT)opnår dette ved at måle cementbindingsamplituden (CBL) ved hjælp af nærmodtagere placeret med både 2-ft og 3-ft intervaller. Derudover bruger den en fjernmodtager i en afstand af 5-ft til at opnå målingerne med variabel densitetslog (VDL).
Funktioner af Memory Cement Bond Tool (MCBT)
-
①13-kerne underdesign til hurtig ændring:
Denne funktion giver mulighed for nem forbindelse med andre logningsværktøjer, hvilket er afgørende for at skabe omfattende logningspakker, der kan samle flere datatyper i en enkelt kørsel. - ②Integreret sensor:
-
Værktøjet kombinerer gammastråler, casing Collar Locator (CCL) og temperatursensorer i en enkelt enhed. Denne integration giver mulighed for samtidig dataindsamling af flere parametre:
- Gammastråle: Måler formationernes naturlige radioaktivitet
- CCL: Identificerer foringssamlinger og dybdekorrelation
- Temperatur: Overvåger temperaturvariationer i borehullet -
③ Kalibrering efter logning:
Evnen til at kalibrere, efter at logningen er afsluttet, forbedrer datanøjagtigheden. Det giver mulighed for justeringer baseret på faktiske forhold nede i borehullet, der opleves under logningskørslen, hvilket potentielt forbedrer fortolkningen af resultaterne.
④ Hældning og relativ azimutmåling:
Denne funktion giver information om værktøjets orientering i brøndboringen, hvilket er afgørende for nøjagtig datafortolkning, især i afvigende eller vandrette brønde. Det hjælper med at forstå værktøjets position i forhold til borehullet og formationen.
⑤Uafhængig sensorstruktur:
Sensorerne er designet som separate, modulære enheder. Dette design forbedrer pålideligheden, da individuelle sensorer kan udskiftes eller vedligeholdes uden at påvirke hele værktøjet. Det forenkler også vedligeholdelsesprocedurer og reducerer potentielt nedetid.
⑥Alsidige implementeringsmuligheder:
Værktøjet kan køres gennem forskellige transportmetoder, herunder borerør, slanger, slickline eller wireline. Denne fleksibilitet er især værdifuld i meget afvigende og vandrette brønde, hvor traditionel wireline-logning kan være udfordrende eller umulig.
⑦ Stor datalagringskapacitet:
Med 10G bits hukommelse kan værktøjet gemme enorme mængder data. Dette er afgørende for hukommelseslogningsværktøjer, der skal registrere alle data nede i hullet til senere hentning.
⑧Højhastighedsdataindsamling:
Optagelsesfrekvensen på 320 ms giver mulighed for meget detaljeret logning, der fanger hurtige ændringer i borehulsforhold. Denne høje opløsning kan være afgørende for at identificere småskala træk i cementbindingen eller formationen.
⑨Hurtig datalæsning:
Evnen til at læse data med over 10 Mb/s efter logning reducerer den tid, det tager at downloade og begynde at analysere de loggede data, når værktøjet er hentet.
⑩ Forlænget logningsvarighed:
Den store lagerkapacitet giver mulighed for over 200 timers kontinuerlig logning. Dette er især nyttigt i lange vandrette sektioner, eller når der kræves flere logningspassager.
⑪ Operationel effektivitet:
De sidste tre punkter fremhæver de operationelle fordele:
- Arbejdsbesparelse i marken: Der kan være behov for færre personale til at betjene værktøjet.
- Projekttidsbesparelse: Værktøjets effektivitet kan reducere den samlede projektvarighed.
- Mindre udstyr: Værktøjets integrerede karakter og dets alsidighed betyder, at færre separate værktøjer eller udstyrsdele er nødvendige på stedet.
Tekniske parametre
| Parameter for Memory Cement Bond Tool (MCBT) | |
|
Trykvurdering |
14.500 psi (100Mpa)/20,000psi (140Mpa) |
|
Temperatur |
350℉ (175 grader) |
|
Min. Hus OD |
4" (101 mm) |
|
Maks. Hus OD |
10" (254 mm) |
|
Værktøj OD |
2-3/4" (70 mm) |
|
Værktøjsvægt |
97 lbs (44 kg) |
|
Maks. Logningshastighed |
32 ft/min (10 m/min) |
|
Lederudnyttelse |
13-kerne |
|
Logningsbetingelser |
|
|
Vel flydende |
Olie, ferskvand, saltvand |
|
Værktøjets position |
Center for foringsrør |
|
Sensorer parametre |
|
|
Sender |
1 |
|
Modtager |
2 |
|
AD opløsningsforhold |
12 bit |
|
AD Acquisition Rate |
10 MPs |
|
8-segmentmodtager: 3ft |
|
|
VDL-modtager: 5 fod |
|
|
Strømforsyningssystem |
|
|
Spænding |
15 til 30 VDC |
|
Strøm |
80mA ved 20VDC |
|
Prøveudtagningsperiode |
320 ms |
|
Transducer |
20KHz |
|
Hukommelseskapacitet |
10G bits |
MCBT VS traditionelle logningsmetoder
①Omfangethed:Memory Cement Bond Tool (MCBT)kan give en 360 graders omfattende vurdering af cementeringskvaliteten ved at måle cementeringsamplituden (CBL) ved hjælp af nærfeltsmodtagere på 2 fod og 3 fod og opnå variabel tæthed logs (VDL) ved hjælp af fjernfeltsmodtagere på 5 fod, hvilket giver mere omfattende cementering af kvalitetsinformation
② Høj præcision: Designet af MCBT gør det muligt at bruge det i mindre foringsrør indvendige diametre, samtidig med at målenøjagtighed og pålidelighed opretholdes, hvilket er afgørende for at sikre langsigtet stabilitet og sikkerhed af olie- og gasbrønde.
③ Kompakt design: Det kompakte strukturelle design af MCBT gør det muligt at bruge det i komplekse brøndforhold, såsom højvinklede offset brønde og horisontale brønde, hvilket kan være vanskeligt at opnå i traditionelle logningsmetoder.
④ Teknologiintegration: MCBT integrerer en række forskellige sensorer, såsom gammastråler, CCL og temperatursensorer, som hjælper med at forbedre datanøjagtigheden og reducere afhængigheden af andet udstyr.
⑤ Databehandlingsegenskaber: MCBT har datalagring med stor kapacitet og højhastighedsdataindsamlingsfrekvens, som kan opnå nøjagtig logning og hurtig datalæsningshastighed, hvilket hjælper med at forbedre driftseffektiviteten.
