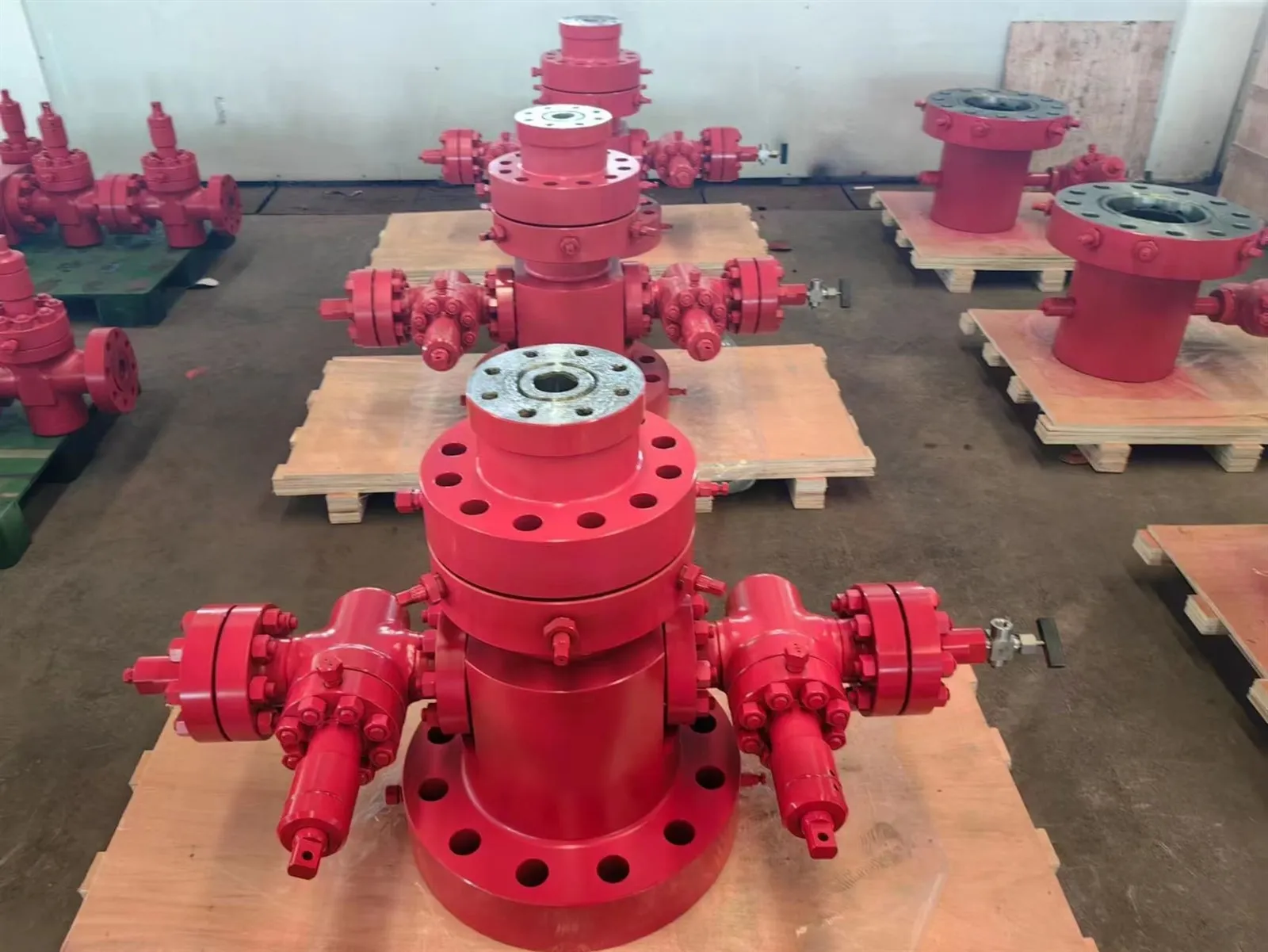

Rørhovedsamling
Slangehovedsamlingen er en enhedskomponent, der forbinder det øverste kappehoved og olie(gas)træet for at ophænge slangen og tætne det ringformede mellemrum mellem slangen og kappen.
Slangehovedsamlingen er placeret over hylsterhovedet og inkluderer hylster-T-stykket og slangeophænget.
Dens funktion er at ophænge olierøret, borehulsværktøjer og tætne oliekapperingens rum i brønden.
Beskrivelse
DeRørhovedsamlinger en kritisk brøndhovedkomponent i olie- og gasproduktionsoperationer. Den fungerer som den primære grænseflade mellem produktionsrørstrengen og overfladeudstyret, såsom juletræet, den er placeret over foringshovedet og inkluderer foringsrør-T-stykket og rørophænget. Dens funktion er at ophænge olierøret og borehulsværktøjer og tætne oliekapperingens rum i brønden. Denne samling består af tre hoveddele: slangehovedet, slangespole og slangeophæng. Slangehovedet giver forbindelsespunktet for slangeophænget, som ophænger og forsegler produktionsslangestrengen. Slangespolen fungerer som et afstandsstykke mellem slangehovedet og juletræsventilenheden.
|
Bundforbindelser |
Outlets |
|
PE/BG |
Linjerørsudtag |
| HPE |
Sideudtag med nitter |
Vigors rørhovedssamlingsdetaljer
Slangehovedet (spole) giver et middel til at understøtte og forsegle en slangestreng. Den øvre sektion har en lige type skål og en 45 graders belastningsskulder til at understøtte og forsegle rørstrengen ved hjælp af en rørophæng.
Der er et komplet sæt låseskruer til sikkert at fastgøre slangeophænget i hovedet. Den nederste sektion rummer en sekundær tætning for at isolere produktionsforingsrørstrengen og tilvejebringe et middel til at teste brøndhovedtætningerne. Gevind- eller påsvejst rørhoved (spole) fastgøres direkte til produktionshuset.
Slangeophænget er placeret i slangehovedet, hvor begge komponenter har et tætningssystem for at sikre, at slangekanalen og ringrummet er hydraulisk isoleret.
Den sættes i træet eller brøndhovedet og ophænger produktionsrøret og/eller foringen.
Nogle gange giver den porting for at tillade kommunikation af hydrauliske, elektriske og andre funktioner i borehullet, såvel som kemisk injektion.
Det tjener også til at forsegle annulus og produktionsområder.
Vigtigste tekniske parametre
Specifikationer for slangehoved (spole).
|
Bundflangestørrelse |
Arbejdstryk |
Topflangestørrelse |
Arbejdstryk |
Outlet Størrelse |
|
I. |
psi |
I. |
psi |
I. |
|
7-1/16 |
3000 |
11 |
2000 |
2 LP |
|
7-1/16 |
3000 |
11 |
3000 |
2 LP |
|
7-1/16 |
3000 |
11 |
3000 |
2-1/16 Std |
|
7-1/16 |
5000 |
11 |
3000 |
2-1/16 Std |
|
7-1/16 |
5000 |
11 |
5000 |
2-1/16 Std |
|
7-1/16 |
10000 |
11 |
5000 |
1-13/16 Std |
|
7-1/16 |
10000 |
11 |
5000 |
2-1/16 Std |
|
7-1/16 |
10000 |
11 |
10000 |
1-13/16 Std |
|
7-1/16 |
10000 |
11 |
10000 |
2-1/16 Std |
|
7-1/16 |
3000 |
13-5/8 |
3000 |
2-1/16 Std |
|
7-1/16 |
5000 |
13-5/8 |
3000 |
2-1/16 Std |
|
7-1/16 |
5000 |
9 |
3000 |
2-1/16 Std |
|
11 |
5000 |
11 |
3000 |
2-1/16 Std |
|
11 |
5000 |
11 |
5000 |
2-1/16 Std |
|
11 |
10000 |
11 |
5000 |
1-13/16 Std |
|
11 |
10000 |
11 |
10000 |
2-1/16 Std |
|
11 |
3000 |
13-5/8 |
3000 |
2-1/16 Std |
|
11 |
5000 |
13-5/8 |
5000 |
2-1/16 Std |
|
11 |
10000 |
13-5/8 |
5000 |
1-13/16 Std |
|
11 |
10000 |
13-5/8 |
5000 |
2-1/16 Std |
Nøglefunktioner
1. Hæng vægten af produktionsrørstrengen i huset.
2. Sørg for en tryktæt forsegling mellem rørstrengen og foringsringen.
3. Aktiver forbindelse til juletræsventilenheden for produktionsoperationer.
4. Tillad adgang til brøndinterventioner, kemiske injektioner eller cirkulerende operationer via sideudløb.
Produktegenskaber for slangehovedsamling
1. Designet og fremstillet efter API 6A specifikationer for brøndhovedudstyr.
2.100% testet, inklusive hydrostatisk, NDT, materialesporbarhed og bevidnet inspektion.
3. Modulært design for nem installation, vedligeholdelse og udskiftning af komponenter.
4. Robust konstruktion med højstyrkematerialer til barske oliefeltsmiljøer.
5. Korrosionsbestandige muligheder til rådighed for sur gas eller udfordrende borehullsforhold.
FAQ
Q: Hvordan vælger jeg den passende størrelse og trykklassificering?
A: Dimensionering er baseret på produktionsrørstørrelsen og maksimalt forventede brøndtryk.
Q: Hvilke materialer er velegnede til surgasmiljøer?
A: Rustfrit stål eller lavlegeret stål med specialiserede belægninger anbefales.
Q: KanRørhovedsamlingimødekomme fremtidige brøndindgreb?
A: Ja, sideudtag giver adgang til indgreb som kemisk injektion eller cirkulation.
Q: Hvor ofte skal vedligeholdelse udføres?
A: Regelmæssige inspektioner og forebyggende vedligeholdelsesplaner afhænger af driftsforholdene.
China Vigor: Din betroede partner
China Vigor er en førende producent og leverandør af høj kvalitetRørhovedsamling. Med et stort lager, hurtige leveringstider og sikker emballage sikrer vi, at vores produkter når kunderne sikkert og effektivt. Hvis du er i gang med at vælge en pålidelig leverandør, så kontakt os og udforsk vores omfattende udvalg af brøndhovedløsninger.
