Ikke-eksplosiv borehulsskærer
Den ikke-eksplosive borehulsskærer er et specialiseret værktøj designet til olie- og gasindustrien, specielt til at skære rør, foringsrør og andre rør nede i borehullet uden brug af sprængstoffer.
Dette værktøj giver et sikrere, mere effektivt og miljøvenligt alternativ til traditionelle eksplosive skæremetoder.
Beskrivelse
Ikke-eksplosiv borehulsskærer
Ikke-eksplosiv Downhole Cutter består af en forankringsanordning og en brænder.
Forankringsanordningen forankrer skæreværktøjet til indervæggen af røret, der skal skæres, og forhindrer værktøjet i at bevæge sig under skæreprocessen; forbrændingskammeret producerer en højtemperatur- og højtrykssmeltet metalvæske, der skrubber og abler røret og dermed opnår formålet med skæringen.
Sikkerhedsmuligheden overvejes, når instrumentet ikke kan frigøres under arbejdet, gennem input af en 230mA strøm eller løfte wirelinen mere end 1,6T kraft for at skære klippestifterne og frigøre værktøjsstrengen.
Arbejdsprincipper
Arbejdsprincipper
1) Sænk skæreværktøjet til målpositionen gennem wireline
2) Betjen jordkontrolsystemet for at forankre det først
3) Tænd forbrænderen for at skære rørsøjlen over
4) Betjen jordkontrolsystemet for at frigøre strengen fra forankring
5) Træk værktøjet ud og foretag overfladevedligeholdelse
Funktioner
1. Sikkerhed
1) Eliminerer risici forbundet med håndtering, transport og brug af sprængstoffer.
2) Minimerer risikoen for utilsigtede detonationer og tilhørende farer.
2. Effektivitet
1) Giver præcise, rene snit med minimal skade på de omgivende rør.
2) I stand til at fungere under forskellige brøndforhold, herunder højtryks- og højtemperaturmiljøer.
3. Alsidighed
1) Velegnet til at skære en bred vifte af rørformede materialer og størrelser.
2) Kan anvendes i både lodrette og afvigende brønde.
4. Operationel enkelhed
1) Let at implementere og betjene med standard wireline eller coiled tubing transportsystemer.
2) Kræver minimalt overfladeudstyr og personale, hvilket reducerer de samlede driftsomkostninger
Overfladekontrolsystem
Overfladekontrolsystem
Surface Control System intern integration AC - DC strømforsyning, ARM bundkort, output switcher osv., input 220V, output 0 ~ 500V, strømområde er 0 ~ 2A; ved at justere panelgearet kan du fuldføre spændingen og strømudgangen for forankring, tænding, un-ankringstilstand.
|
Overflade kontrolpanel |
|
|
genstande |
Parametre |
|
Input AC spænding |
220V ± 10% |
|
Indgangsfrekvens |
48 til 55 HZ |
|
Indgang Max. Magt |
1200w |
|
Udgangs jævnspændingsområde |
0 til 500V |
|
Udgangs DC-strømområde |
0 til 2000mv |
|
Belastningsjusteringsforhold |
200mV ± 0,1 % |
|
Målt spændingsopløsning |
1V |
|
Måling af nuværende opløsning |
1 mA |
Teknisk parameter
|
genstande |
Parametre |
|
OD (mm) |
19,43,50 |
|
Forankringskraft (t) |
10 |
|
Skærerør-ID-område (mm) |
32-78 |
|
Skæretid (min) |
Mindre end eller lig med 10 |
|
Temperaturklassificering (grad) |
175 |
|
Trykvurdering (Mpa) |
105 |
|
Maks. Strømindgang (w) |
1200 |
|
Udgangs jævnspændingsområde (V) |
0-500 |
|
Output DC-strømområde (mA) |
0-2000 |
Ansøgninger
Ansøgning 1
Nuværende overbelastningsbeskyttelsesnedlukning, pumpekort nede i borehullet, forskåret 2-3/8" slange, skæredybde 825,55m.

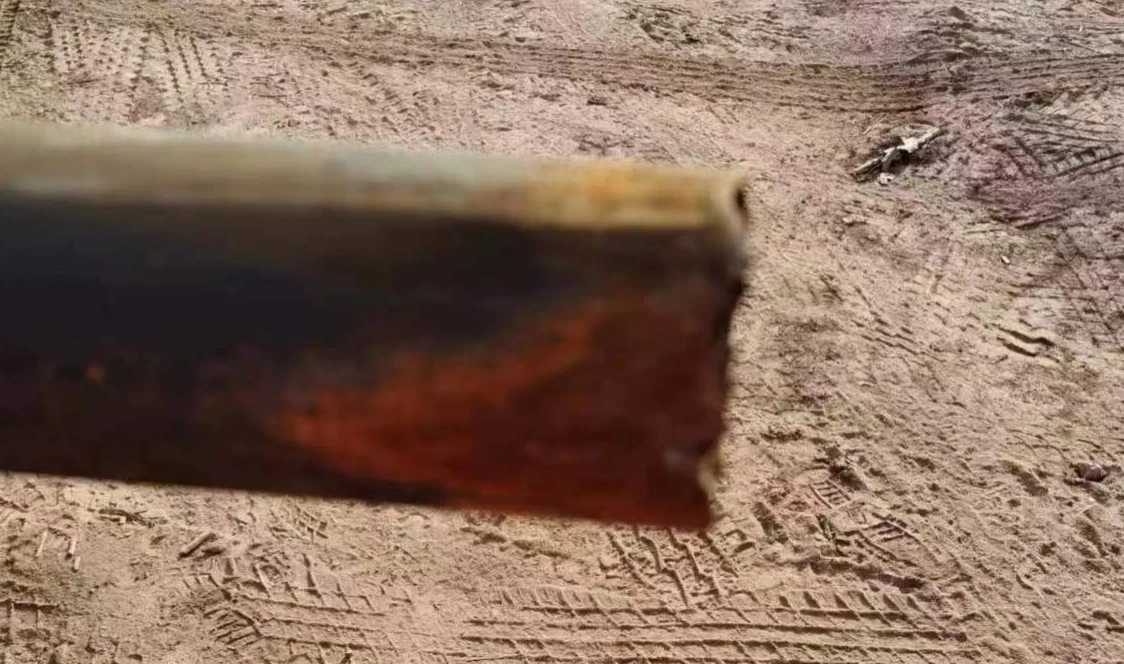

Φ43 Wireline Non-explosive Downhole Cutter blev brugt til konstruktion, og ophængsvægten blev løftet med 8t, og skæringen blev afsluttet med succes ved 804,56 m, og den samlede skæretid var ca. 6 min. Indsnittet er pænt, ingen flange, nej ekspansionsdiameter.
Ansøgning 2
Da pakkeren blev løsnet, blev rørstrengen afbrudt fra 1939,19 m, og det nederste borerør kunne ikke reddes og løsnes, og 2-7/8"-røret blev skåret gennem 2-7/8" borerør, og forskæringsdybden var 3073.00m.
Φ43 Wireline Non-Explosive Downhole Cutter blev brugt til konstruktion, og ophængsvægten blev løftet til 40t, og skæringen blev afsluttet med succes ved 2788,32 m, og den samlede skæretid var omkring 9 minutter.
Ansøgning 3
Brøndværktøjet gik ned til 4542,76 m for at møde kortet, forskåret 2-7/8" rør, skæredybden var 4536.00m, og brøndtemperaturen var 151 grader.
Brønden blev konstrueret med Φ43 Wireline Non-explosive Downhole Cutter, der løftede ophængsvægten på 54t og afsluttede skæringen med succes ved 4536.00m, med en samlet skæretid på ca. 10 min.
