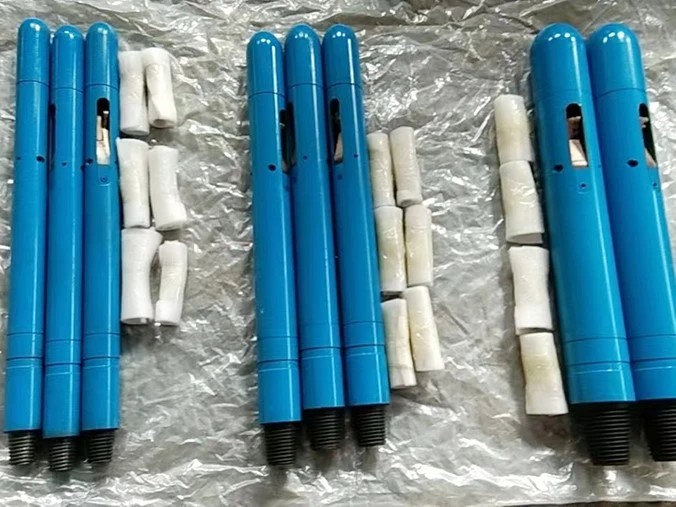

Vigor Hydraulic Inside Thru-Tubing Cutter
Vigor Hydraulic Inside Thru -Tubing Cutter er designet til at gennemgå små begrænsninger og skære større ID -rør. Skærerne er design, der skal bruges på spiralrør med muddermotorer eller på standard gevindtrækningsstrenge.
Bladene aktiveres ved at påføre hydraulisk tryk i den opviklede rør eller gevindrørstreng. Dette tryk bevæger et internt stempel ned ad værktøjet, der udvider knivene til skæring.
Bladene er vippet med carbidindsatser til pålidelige udskæringer. Når trykket er lettet, kan knivene trække sig tilbage inde i værktøjet til let fjernelse fra hullet.
Beskrivelse
Vigor Hydraulic Inside Thru -Tubing Cutterer et specielt værktøj til skæring indefra i slangen ved hjælp af princippet om hydraulik.
Værktøjet kan skære og redde borehullets rør i enhver dybde, og driftsprocessen er enkel og praktisk.
På grund af det cementerede carbid eller et specielt skæreblad, der er indsat på skæreskærmen, forbedres værktøjets skæreydelse kraftigt, og skærehastigheden og levetiden øges.
2 -bladet eller 3 -bladet hydraulisk indvendigt rørskærer er designet til at gennemgå små begrænsninger og skære større ID -rør. Skærerne er design, der skal bruges på spiralrør med muddermotorer eller på standard gevindtrækningsstrenge.
Bladene aktiveres ved at påføre hydraulisk tryk i den opviklede rør eller gevindrørstreng. Dette tryk bevæger et internt stempel ned ad værktøjet, der udvider knivene til skæring.
Bladene er vippet med carbidindsatser til pålidelige udskæringer. Når trykket er lettet, kan knivene trække sig tilbage inde i værktøjet til let fjernelse fra hullet.
Skæreren kræver cirka 150‐250 psi differentieret tryk på tværs af værktøjet til at åbne knivene. Værktøjet er designet til at give væske mulighed for at strømme over knivene for at fjerne stiklinger. Når skåret er afsluttet, og pumpetrykket er lukket, kan knivene trække sig tilbage i kroppen.
Arbejdsprincip
Når skæreren sænkes til en hvilken som helst ønsket skæreposition, skal du starte pumpecirkulationen og gradvist øge forskydningen.
På grund af den strømbegrænsende virkning af dysen danner den øverste del af stemplet et højttryksområde, der vil skubbe stemplet ned, og den nedre ende af stemplet skubber samtidig skærehovedet og hovedet på kniven til den indre væg i slangen.
Når pumpetrykket og forskydningen opretholdes, drives skæreren af rotationen af borestokken.
Når skæringen er afsluttet, stoppes pumpen, trykforskellen elimineres, nulstillingsfjederen får stemplet til at nulstille og driver skærehovedet til at nulstille. Løft boret op og træk den afskårne fisk ud.
Techincal parameter
Den hydrauliske indvendige gennem rørskærer er hovedsageligt sammensat af en øvre led, tætninger, cylinder, dys, dysesæde, stempel, forår, skærer / klinge, skæreblejeblok, stift, lavere led osv. Som vist nedenfor.
|
O.D. mm |
Forbindelse |
Størrelse på slangen (I.) |
Flowrate (L/S) |
Drej hastighed (r/min) |
Temperatur (grad) |
|
43 |
1 ＂ammt |
2-3/8＂~ 2-7/8 " |
10–15 |
20~40 |
120 |
|
57 |
1-1/2 ＂Ammt |
2-7/8＂~ 3-1/2 " |
10–15 |
20~40 |
120 |
|
67 |
2-3/8 ＂tbg |
3-1/2 " |
10–15 |
20~40 |
120 |
|
79 |
2-3/8 ＂Reg |
4-1/2 " |
10–15 |
20~40 |
120 |
|
83 |
2-3/8 ＂tbg |
4＂~ 4-1/2 " |
15–20 |
20~40 |
120 |
|
112 |
2-7/8 ＂Reg |
5-1/2 " |
15–20 |
80~ 130 |
120 |
